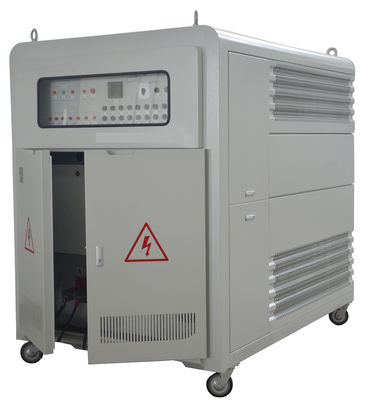

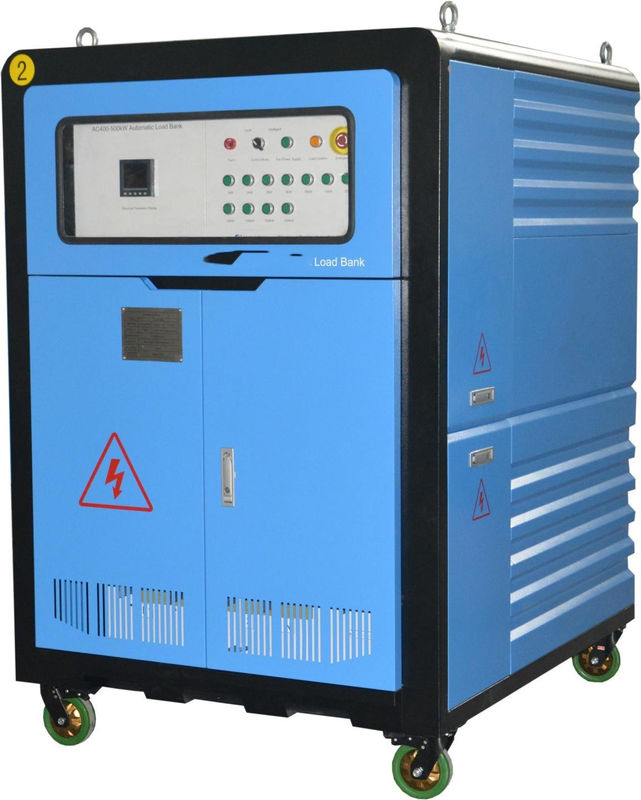

600 كيلوواط بنك الحمل المقاوم للطاقة لاختبار المولدات

النموذج

KL600

دقة العرض

المستوى صفر5

قوة التحكم

الطاقة الخارجية 380VAC 3 مرحلة 4 سلك 50Hz

اتصال السلك

إدخال بنك الحمل - شريط الحافلة (التوصيل النجمي "Y") إدخال الطاقة التحكم - كتلة الطرف

واجهة الاتصال

RS232/RS485

العزل

F

طريقة العمل

العمل المستمر

التبريد

الهواء القسري، مدخول الهواء الأفقي وتبريد غاز العادم صعوداً

النقل

مع عيون رفع ودورات عجلات

اللون

حسب متطلبات العميل أو حسب تصميمنا

الأبعاد

1610*1250*1600ملم L×W×H

الوزن

800 كيلوغرام

درجة الحرارة المحيطة

-10°C~+50°C

الرطوبة النسبية

≤95%

الارتفاع

≤2500m

الضغط الجوي

86 ~ 106kPa

الجهاز المتصل

(شنايدر)

فيوز

(ميرو)

PLC

سيمنز

زر الضوء

ABB

إرسال

(أومرون)

مقاومة سبيكة

كينجواي

برنامج معالجة البيانات

كينجواي

1) 3 خط LED عداد متعدد الوظائف يمكن عرض في الوقت الحقيقي الجهد والتيار من ثلاث مراحل وكل مرحلة، قوة المقاومة، عامل الطاقة، والطاقة الظاهرة، وتردد ووقت تشغيل مجموعة توليد.

2) يمكن للمستخدم ضبط الطاقة مسبقا ثم الضغط على زر الحمل الرئيسي.

3) وضع التحكم: يمكن للمستخدم اختيار التحكم المحلي أو التحكم الذكي (من خلال جهاز الكمبيوتر)

4) وضع التحكم التقاطع: هناك مفتاح في لوحة التحكم لاختيار وضع التحكم، وضع التحكم الآخر غير صالح إذا اختار المستخدم وضع التحكم واحد.

1) قم بإيقاف الطوارئ

2) في حالة الحمل الزائد ، الحرارة الزائدة ، الدائرة القصيرة ، سيقوم بنك الحمل تلقائيًا بإزالة الحمل وإعطاء الإنذار.

3) حماية المروحة: لا يمكن تحميل بنك الحمل قبل تشغيل طاقة المروحة.

4) إطلاق الإنذار عندما يكون أي من المروحة غير طبيعي أو مع حجم الهواء غير كاف، الخ.

5) زر الحماية: هناك بعض أزرار الحماية يمكن إيقاف تشغيلها عند إنذار كاذب أو لمتطلبات خاصة.

1) الحمل التلقائي: يمكن للمستخدم تعيين عدة فترات من الطاقة والمدة وبدورها من 0%→25%→50%→75%→100% أو 110% ثم →75%→50%→25%→0%.الخ لإجراء اختبار الحمل التلقائي.

2) يمكن إجراء اختبارات موازية لعدة وحدات.

3) يمكن حفظ البيانات، يمكن عرض البيانات في الوقت الحقيقي وبيانات التاريخ.

4) يمكن تصدير الرسوم البيانية والرسوم البيانية في شكل JPG أثناء اختبار البيانات المصدرة في شكل Excel و Word ، ويمكن طباعة كل شيء.

وصف رمز العداد: في عملية التحميل ، يمكن للآلة عرض المعلمات في الوقت الحقيقي عن طريق أدوات القياس.

العرض المنطقة التشغيلية للمعدات، والرسوم البيانية الرئيسية هي كما يلي: الجهاز لديه أعلى، وسط وأسفل ثلاث نوافذ العرض، كل قيمة ورمز وحدة تشكل البيانات. على سبيل المثال،النافذة العليا تظهر 100.0 فولت، وهذا هو أن نقول فاز A الجهد هو 100 فولت.

F1، F2 وفي الأسفل، يمكنك تبديل ثلاث نوافذ وإعادة تدوير معايير العرض.
الرموز الإنجليزية تعني:
V: رمز الجهد المرحلي؛ الوحدة: V، ومجمعة مع K، M إلى kV MeV؛
V LL: رمزين يشيران إلى الجهد في الخط؛ الوحدة: V، ومجمعة مع K، M إلى kV MV؛
A: رمز التيار الحالي؛ الوحدة: A، ويتم دمجها مع K، M إلى kA، MA؛
W: رمز الطاقة الفعالة؛ الوحدة: W، ومجمعة مع K، M إلى kW، MW؛
Var: رمز الطاقة التفاعلية؛ الوحدة: Var، ومجمعة مع K، M إلى kvar، Mvar؛
VA: رمز الطاقة الظاهرة؛ الوحدة: VA، K، M مزيج kVA، MVA؛
هرتز: رمز التردد، وحدة: هيرتز.
PF: رمز عامل الطاقة.
E: رموز الطاقة؛ الوحدة: Ep (القوة النشطة) kWh، Eq (الطاقة التفاعلية) kVAh، Es (القوة الظاهرة) kVA؛
3P3L: 3 مراحل 3 أسلاك مكونين؛
3V3A: ثلاثة عناصر ثلاثية الفازات ذات ثلاثة أسلاك.
3P4L: ثلاثي المراحل أربعة أسلاك؛
