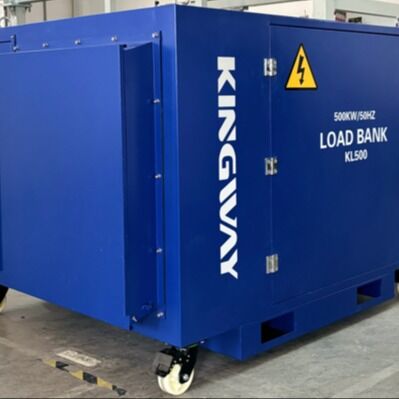

بنك تحميل مقاوم محمول تصميم مدمج عالي الدقة

1. التعريف

2. مبدأ العمل

• النوع المقاوم (الأكثر شيوعًا): يمر التيار الكهربائي عبر مقاومات الطاقة ويحول الطاقة إلى حرارة عبر تأثير جول، يتم تبريدها عن طريق التبريد القسري بالهواء أو الماء؛عامل القدرة = 1.0.
• النوع الاستقرائي: تستهلك الملفات الحثية طاقة تفاعلية لمحاكاة أحمال المحركات والمحولاتعامل الطاقة المتأخر.
• نوع بالسعة: توفر المكثفات طاقة تفاعلية سعوية لتعويض الطاقة ومحاكاة الترشيحعامل الطاقة الرائد.
• نوع RLC مدمج: الأحمال المقاومة والاستقرائية والسعوية المتكاملة مععامل الطاقة القابل للتعديل (0.1-1.0)لمحاكاة ظروف العمل المعقدة.

3. الهيكل الرئيسي

• مكونات التحميل: وحدات المقاوم/المغو/المكثف
• نظام التحكم: يدوي / PLC / جهاز تحكم عن بعد، خطوة وتعديل الحمل المستمر
• أدوات القياس: مراقبة الجهد والتيار والتردد والقدرة ومعامل القدرة ودرجة الحرارة
• نظام التبريد: تبريد الهواء القسري (النوع المحمول) / تبريد الماء (طاقة عالية وتشغيل طويل الأمد)
• وظائف الحماية: التيار الزائد، درجة الحرارة الزائدة، فقدان الطور، ماس كهربائى، توقف الطوارئ

4. التصنيف

• حسب خاصية التحميل: RLC مقاوم، حثي، سعوي، مدمج
• حسب مستوى الجهد: الجهد المنخفض (400 فولت/690 فولت)، الجهد المتوسط ​​والعالي (3 كيلو فولت/6 كيلو فولت/10 كيلو فولت)
• عن طريق التثبيت: النوع المحمول / المثبت على المقطورة، المثبت على الانزلاق / النوع الثابت
• حسب الوظيفة: نوع التيار المتردد، نوع التيار المستمر، نوع المحاكاة التوافقية، النوع الذكي القابل للبرمجة

5. التطبيقات الرئيسية

1. اختبار مولد EDG/MTG
   اختبار عابر للحمل الكامل والتحميل التدريجي؛ التحقق من الاستجابة المؤقتة للتردد والجهد؛ اختبار التحمل الكامل طويل المدى لارتفاع درجة الحرارة واستهلاك الوقود ومعايرة إعدادات الحماية؛ اختبار الموازاة وتقاسم التحميل.
2. اختبار UPS والعاكس
   تبديل الطاقة، ومدة النسخ الاحتياطي، وسعة التحميل واختبار أداء القمع التوافقي.
3. اختبار تخزين البطارية والطاقة
   اختبار القدرة وقياس منحنى التفريغ وتحليل المقاومة الداخلية والتحقق من حماية BMS.
4. تطبيق خارجي ومقاوم للانفجار
5. بنك تحميل مقاوم للانفجار معEx'e، المنطقة 2، IIA T3، IP65لصيانة الحمل المنتظمة EDG/MTG المثبتة على الانزلاق في الهواء الطلق، وتجنب ترسب الكربون والأسطوانة الرطبة الناتجة عن عدم التحميل أو التشغيل الخفيف.
6. صناعة الطاقة الجديدة
   تبديد الطاقة لمحولات الرياح والطاقة الكهروضوئية، واختبار قدرة الشبكة على التكيف.

6. المعلمات التقنية الرئيسية

7. ملخص
